主な新規機械設備
| 2024.7 | ミツトヨ 三次元測定機 STRATO-Apex 776 を導入 |
|---|---|
| 2023.7 | ヤマザキマザック 複合加工機 INTEGREX i-450 を導入 |
| 2023.3 | ヤマザキマザック 複合加工機 INTEGREX i-500 を導入 |
| 2022.7 | ヤマザキマザック NC旋盤 QUICK TURN 300MY ガントリーローダ・高圧クーラントシステム付 を導入 |
| 2022.6 | レーザー発振器 IPG YLS-5000-CT を導入 |
| 2022.4 | ミツトヨ 三次元測定機 CRYSTA-Apex V9166 を導入 |
| 2021.3 | ヤマザキマザック 複合加工機 INTEGREX i-200H ガントリーローダシステム付 を導入 |
| 2021.3 | ヤマザキマザック NC旋盤 QUICK TURN 350 TURN ASSIST付 を導入 |
設備ピックアップ
NC旋盤 ヤマザキマザック インテグレックス i-200H ガントリーローダ付
自動化に対応する新型CNC装置、MAZATROL SmoothAiを搭載。ガントリーローダは高さをコンパクトに抑えた新型。量産に対応したNC複合加工機。
| 台数 | 1 |
|---|---|
| 最大加工径 | φ600 |
| 最大加工長 | 590L |
| 備考 |

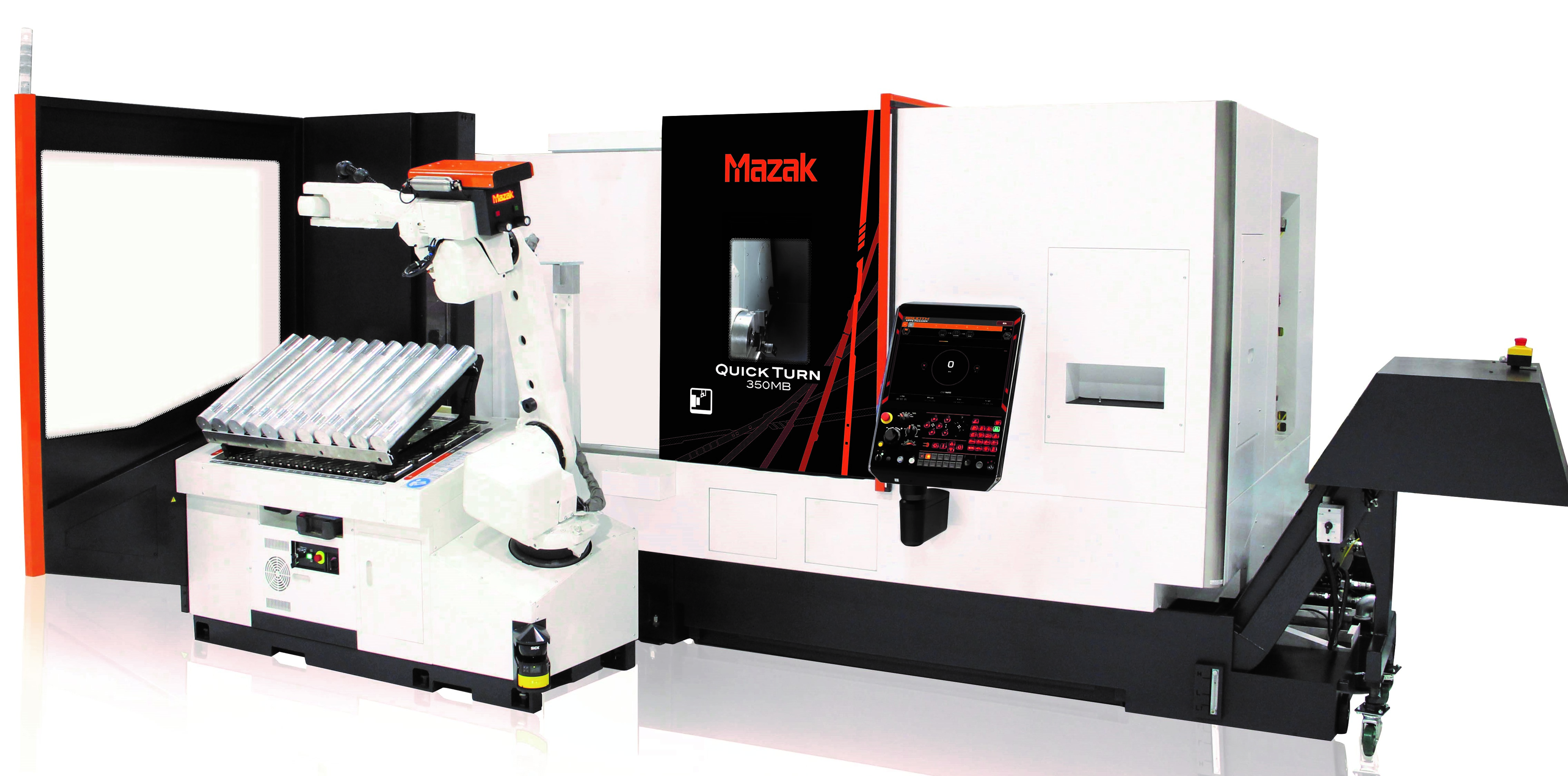

NC旋盤 ヤマザキマザック クイックターン350 ターンアシスト付
産業用ロボット付きNC旋盤。チャッキングを自動化し、シャフト形状からフランジ形状まで多品種の量産に対応します。
| 台数 | 1 |
|---|---|
| 最大加工径 | φ420 |
| 最大加工長 | 1234L |
| 備考 |

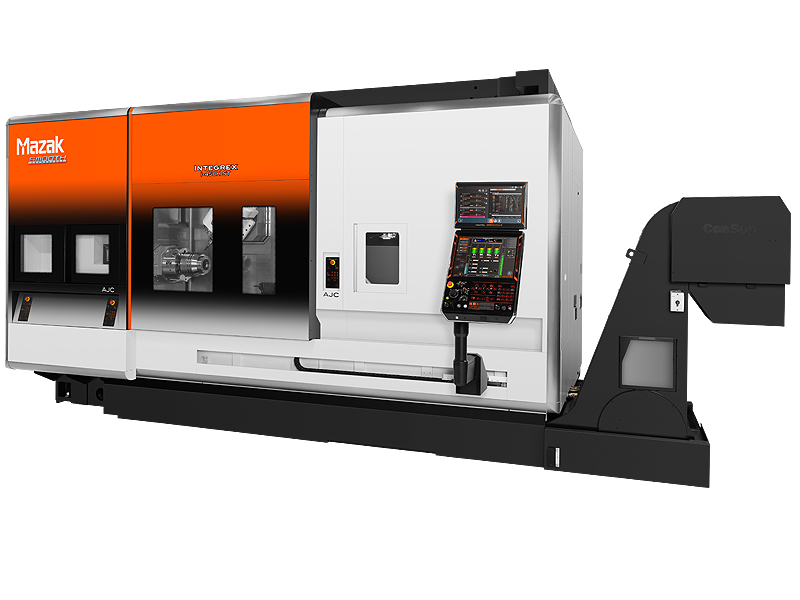

NC旋盤 ヤマザキマザック インテグレックス i-450
自動で爪を交換する機能（AJC）が付いた複合加工機。NC装置にはAiを搭載し、プログラミング簡易作成や加工条件の自動補正が可能。
| 台数 | 2 |
|---|---|
| 最大加工径 | Φ670 |
| 最大加工長 | 1500L |
| 備考 |
NC旋盤 ヤマザキマザック インテグレックス i-500
ミル主軸を小型化・高馬力化し、加工範囲拡大と精度を向上した機種。
| 台数 | 2 |
|---|---|
| 最大加工径 | Φ700 |
| 最大加工長 | 1500L |
| 備考 |

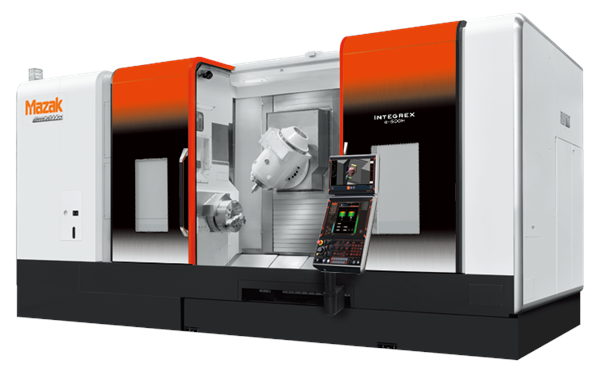

NC旋盤 ヤマザキマザック インテグレックス
-500H Ⅱ
最大加工径φ820、長さ3048Ｌと大きなサイズにも対応します。複合加工による特殊形状もお任せ下さい。１ヶから量産まで対応。短納期・低コストの場面で活躍中。
| 台数 | 1 |
|---|---|
| 最大加工径 | φ820 |
| 最大加工長 | 3048L |
| 備考 |
NC旋盤 ヤマザキマザック インテグレックス i400マトリックスⅡ
・マザットロールの進化系、プログラミングの時間短縮
・X軸・Y軸の加工範囲拡大・加工能力向上
| 台数 | 3 |
|---|---|
| 最大加工径 | Φ450 |
| 最大加工長さ | 900L |
| 備考 |
NC旋盤 ヤマザキマザック マルチプレックス 6200ⅡY ガントリーロボット付
・ロボット付きの複合加工機
・ミル軸によりPCD加工、フライス加工可能
| 台数 | 2 |
|---|---|
| 最大加工径 | Φ200 |
| 最大加工長さ | 150L |
| 備考 |
マシニング ヤマザキマザック FJV35/80
幅800×長2000×高800。最新鋭のマシニング加工機。
| 台数 | 1 |
|---|---|
| 最大加工径 | 800×800 |
| 最大加工長さ | 2000L |
| 備考 | 縦型 |
研磨機 太陽工機 CVG-13
ワンチャッキングで外径・内径・端面を研磨。大径ワークの仕上げ加工に威力を発揮します。
| 台数 | 1 |
|---|---|
| 加工径 | Φ50～1300 |
| 最大加工長さ | 600L |
| 備考 |
研磨機 太陽工機 NVG/8T
同軸度、直角度、並行度の高精度はお任せ下さい。外形φ800、内径最少φ45長さ、最長500Ｌ。ＮＣ機能付き研削マシンです。
| 台数 | 1 |
|---|---|
| 加工径 | Φ45～Φ800 |
| 最大加工長さ | 500L |
| 備考 | 長さΦ250まで325L・Φ250以上500L 外径MAXΦ800 |
レーザー加工機 IPG YLS-5000-CT
レーザー溶接を主体として稼働中。レーザー光は細く深く入ります。異質金属同士の溶接に活躍中。
| 台数 | 1 |
|---|---|
| 備考 | 5KcW |

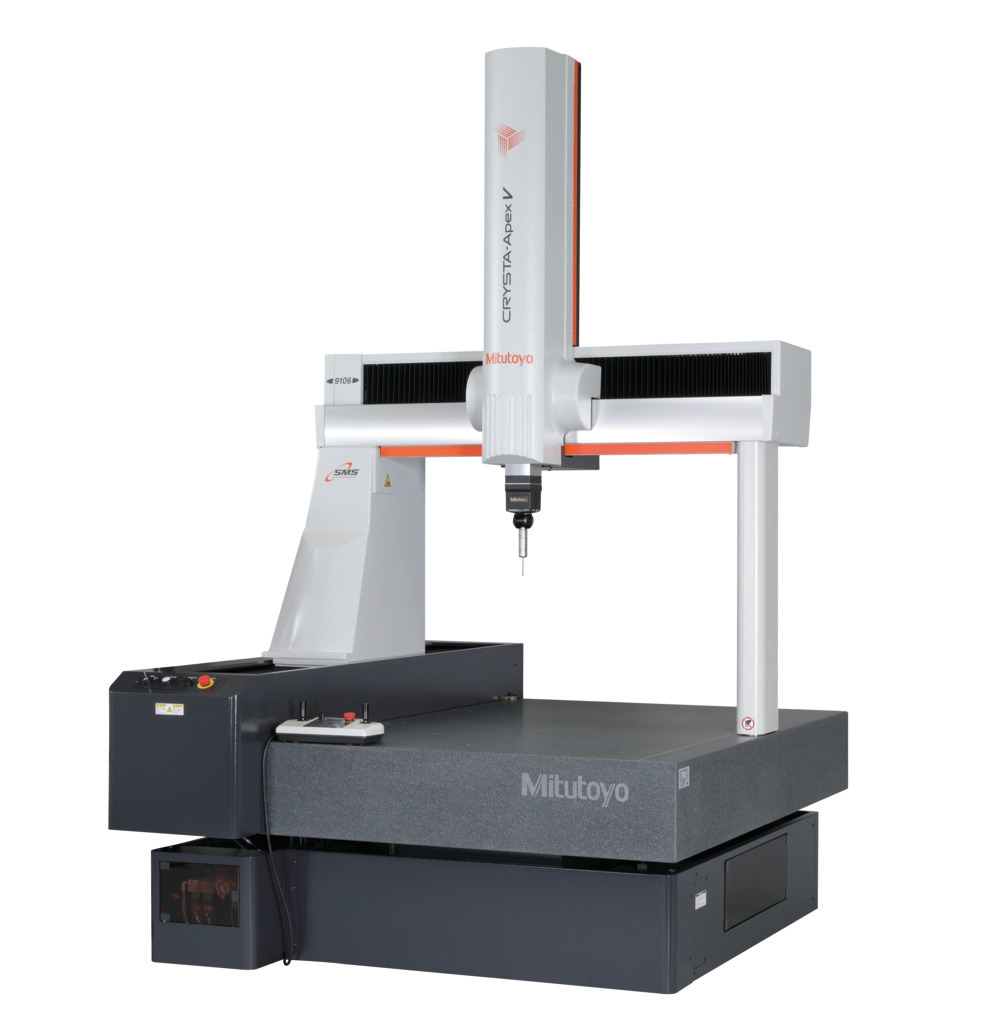

CNC三次元測定器 ミツトヨ CRYSTA-Apex V9166
NC複合加工～MC加工～精密研削加工、そして三次元測定による検査体制確立。加工～検査まで一貫体制で取り組んでいます。
| 台数 | 1 |
|---|---|
| 備考 | 測定範囲 X900 Y1600 Z600 |
設備一覧 / 仕様表
| カテゴリー | メーカー | 名称・タイプ | 台数 | 最大加工径 | 加工長さ | 備考 |
|---|---|---|---|---|---|---|
| NC旋盤 ※は複合加工機 |
ヤマザキマザック | インテグレックス i-200H ガントリーローダ付 ※ |
1 | Φ600 | 590L | 高圧クーラントシステム付 |
| クイックターン350 | 1 | Φ420 | 1234L | ターンアシスト付 | ||
| インテグレックス i-450 ※ | 2 | Φ670 | 1500L | |||
| インテグレックス i-500 ※ | 2 | Φ700 | 1500L | |||
| インテグレックス i-400 マトリックスⅡ ※ |
3 | Φ450 | 900L | プログラミング時間短縮 | ||
| インテグレックス J-200 ※ | 1 | Φ500 | 550L | 高い加工精度 スピードとコスト削減を可能にするマシン |
||
| インテグレックス e-500HⅡ ※ | 1 | Φ820 | 3048L | |||
| インテグレックス 400-Ⅳ マトリックス ※ |
3 | Φ450 | 900L | |||
| クイックターン スムース 200MY ※ | 2 | 500L | ||||
| クイックターン スムース 300MY ※ | 1 | 1500L | ||||
| クイックターン スムース 300MY ガントリーロボット付き | 1 | Φ430 | 650L | 高圧クーラントシステム付 | ||
| クイックターン スムース 350 | 1 | 1500L | ||||
| クイックターン スムース 350MY ※ | 1 | 1500L | ||||
| クイックターン スムース Primos 150SG |
1 | 264L | ||||
| クイックターン スマート 200 | 2 | Φ350 | 541L | 高生産性・高精度・高信頼性のあるマシン。 | ||
| クイックターン300 | 1 | Φ420 | 1250L | |||
| クイックターン スマート 350 | 2 | Φ420 | 1234L | コストパフォーマンスに優れています。 | ||
| クイックターン スマート 350 ガントリーロボット付 |
1 | Φ420 | 1234L | 自動化によりコストダウン対応 | ||
| クイックターンネクサス100-ⅡMY ※ | 1 | Φ280 | 335L | 小径ワークの高精度精密加工充実 | ||
| クイックターンネクサス300 | 1 | Φ400 | 1500L | |||
| クイックターンネクサス300-ⅡMY ガントリーロボット付 ※ |
1 | Φ400 | 1500L | NC複合加工の自動化 納期短縮対応 |
||
| クイックターンネクサス300-Ⅱ MY ※ | 1 | Φ400 | 1500L | |||
| クイックターンネクサス450-Ⅱ M | 1 | Φ580 | 500L | |||
| クイックターンネクサス200-Ⅱ MY ※ | 3 | Φ200 | 500L | |||
| クイックターンネクサス350 | 1 | Φ400 | 1000L | |||
| マルチプレックス6200ⅡY ガントリーロボット付 ※ |
2 | Φ200 | 150L | ミル軸によりPCD加工、フライス加工可能 自動化によりコストダウン適応 |
||
| パワーマスター800 | 2 | Φ700 | 2200L | |||
| スラントターン450 | 2 | Φ500 | 1500L | |||
| デュアルターン20 ロボット付き | 2 | Φ200 | 150L | |||
| スーパークイックターン200MS | 2 | 550L | ||||
| スーパークイックターン200MY ※ | 2 | 500L | ||||
| スーパークイックターン300MY ※ | 2 | 1000L | ||||
| マシニングセンタ | ヤマザキマザック | FH6800 | 1 | 800×880 | 1050L | 横型 |
| FJV35/80 | 1 | 800×800 | 2000L | 縦型 | ||
| FJV35/60 | 1 | 800×785 | 1500L | 縦型 | ||
| VQC15/40 | 1 | 560×410 | 480L | 縦型 | ||
| 汎用旋盤 | 大日金属 | DMⅢ | 1 | Φ1500 | 3500L | |
| DLG-SHB | 1 | Φ530 | 800L | |||
| 中部工機 | CLL2500 | 1 | Φ800 | 2000L | ||
| CLL1500 | 1 | Φ600 | 1000L | |||
| LL1000 | 1 | Φ500 | 800L | |||
| ワシノ | LE-19K | 5 | Φ400 | 600L | ||
| LEO-80A | 1 | Φ400 | 600L | |||
| 滝澤鉄工所 | TAL400 | 1 | Φ400 | 800L | ||
| ヤマザキマザック | OIL COUNTRY | 1 | Φ600 | 800L | ||
| トンギル | TIPL-4 | 1 | Φ400 | 600L | ||
| 貸泉機械工業 | HL580 | 1 | Φ450 | 1000L | ||
| 立形複合研削盤 | 太陽工機 | CVG-13 | 1 | 穴径φ50～φ1300 外径MAXφ1300 長さ500L |
||
| NVG-8T | 1 | 穴径φ45～φ800 長さφ250まで325L φ250以上500L 外径MAXφ800 長さ500L |
||||
| IGV-3NT | 1 | 穴径φ10～φ200 内径砥石軸45,000minと75,000min 外径MAXφ200 長さ150mm |
||||
| ロータリー研磨機 | 市川製作所 | RCB242 | 1 | Φ610 | 高精度研磨機 テーブル平坦度１μ | |
| RCB242 | 1 | Φ600 | 7インチ～16インチ | |||
| ワイヤー放電加工機 | 三菱電機 | BA24 | 1 | 加工範囲：600×400×315 | ||
| レーザー加工機 | 三菱電機 | ML40CF-R | 2 | 最高出力：4.0KW | ||
| IPG | YLS-5000-CT | 1 | 最高出力：5.0KW | |||
| CAD | Edge | CADシステムC | 1 | |||
| オートデスク | オートキャドLT | 1 | ||||
| ゼネテック | マスターキャム | 1 | ||||
| ヤマザキマザック | キャムウエアー | 1 | ||||
| 三次元測定機 | ミツトヨ | CRYSTA-Apex V9166 | 1 | 測定範囲：X900 Y1600 Z600 | ||
| CNC-Apex 916 | 1 | 測定範囲：X900 Y1600 Z600 | ||||
| STRATO-Apex 776 | 1 | 測定範囲：X700 Y700 Z600 高精度仕様機 | ||||
| 形状測定機 | ミツトヨ | AVANT C-3200 | 2 | |||
| 面粗さ測定機 | ミツトヨ | SV-C4000 | 1 | |||
| 硬度試験機 | アカシ | ウィザードHR523 | 1 | |||
| 偏芯検査機 | 大菱計器 | 1 | ||||
| マイクロスコープ | キーエンス | VH-6300 | 1 | |||
| フライス盤 | INOUE | 縦型 | 1 | 550×200×400 | ||
| NCフライス | 大隈豊和 | FM-2R | 1 | 710×300×410 | ||
| ラジアルボール盤 | IKEDA | RMA-1300 | 1 | |||
| ボール盤 | KIRA | KRT-420P | 5 | |||
| 材料切断機 | アマダ | HA-250 | 1 | Φ250 | ||
| HFA-500 | 1 | Φ500 | ||||
| レーザーマーカー | ブラザー工業 | LM-3500F | 1 | |||
| 石定盤 | 関ケ原 | 1 | 1000×1000 | |||
| ブラスト・バレル | 不二製作所 | ニューマプラスター | 6 | |||
| 東洋研磨剤工業 | バレル | 2 | ||||
| 日本ダイヤ工業 | バレル | 1 | ||||
| 塗装ロボット | 川崎重工 | KF121JE | 1 | |||
| 溶接機 | 溶接機 | 3 | ||||
| DAIHEN | 溶接ロボット | 1 | ||||
